用 LLM 写代码搞机械建模：CadQuery + Claude Code/Codex 实战，把需求直接变成可打印的 3D 实体

一、痛点：机械设计为什么难被 LLM 接管

做硬件、做机器人的同学大概都有过这种体验：脑子里一个工装方案已经想清楚了，但要落地，得打开 SolidWorks / Fusion 360，鼠标点几百下——画草图、拉伸、打孔、倒角、阵列、装配……一套下来半天没了。改个尺寸？重新点一遍。

这种GUI 驱动、操作密集的工作流，LLM 根本插不上手。它能写代码，但点不了鼠标。

所以问题变成了：有没有一种方式，让机械建模本身变成"写代码"？ 只要建模是代码，LLM 就有了着力的支点。

答案是 CadQuery——一个纯 Python 的脚本化 CAD 库。

二、为什么选 CadQuery

CadQuery 不是又一个画图玩具，它的定位很明确：用 Python 代码做参数化实体建模，底层是工业级内核 OpenCASCADE（OCP）。

和同类方案比：

vs FreeCAD：FreeCAD 是 GUI 应用，CadQuery 是纯代码库，天然适合 LLM 生成。
vs OpenSCAD：OpenSCAD 用自己的 DSL，靠 CSG 布尔拼凑；CadQuery 用 Python，能用循环/函数/数学库，表达能力高一个量级，且底层是 B-Rep 实体（精度远高于多边形网格）。
vs 直接调 OpenCASCADE：OCP 原生 API 极其繁琐，CadQuery 在上面封了一层 fluent API（Workplane().box().cut()），可读性接近自然描述。

最关键的是产出：CadQuery 能直接导出 STEP（工程级，可进任何 CAD/CMC）和 STL（打印用）。这意味着 LLM 生成的代码，端到端能落地到一个真实的、可制造的结果——不是停在屏幕上的渲染图。

我们这边的版本是 CadQuery 2.7，跑在独立 venv 里。

三、核心思路：把 LLM 变成"机械建模工程师"

很多人用 LLM 做技术活失败，不是因为模型不行，而是没给它一份像样的"岗位说明书"。

做机械建模尤其如此——LLM 默认会写出"能跑但不可打印"的东西：零厚度面、自交、悬垂 80°、薄壁 0.5mm、孔没留公差……每一个都是打印翻车现场。

所以这个项目的核心不是调 prompt 技巧，而是写两份严格的工程规范文件，把一个资深机械工程师脑子里的"纪律"固化下来：

CLAUDE.md —— 给 Claude Code 的岗位说明
AGENTS.md —— 给 Codex 的岗位说明（OpenAI 的 agent 用 AGENTS.md 约定）

两份文件都把 LLM 的角色定义为同一句话：精通 CadQuery 的机械建模工程师，产出可直接运行、可 3D 打印、参数可调的模型脚本。

规范里钉死的几条硬约束（节选）：

目标打印机 Bambu Lab P1S，可用体积 250×250×250mm——任何单件包围盒三方向都必须 ≤250mm，超出必须主动拆件；
参数化纪律：所有尺寸在文件顶部定义为大写参数变量 + 中文注释，几何代码里禁止魔法数字；
可打印性：水密实体、布尔运算后 .val().isValid() 自检、薄壁 ≥2mm、孔位预留 0.2~0.4mm 公差、悬垂 >45° 必须标注"需要支撑"；
CadQuery 编码习惯：显式基准面、选择器要注释（.faces(">Z") # 选择顶面）、布尔运算前对齐坐标系；
每个项目强制三件套：源码 .py + preview.py（双模式预览）+ README.md，外加 stl/、step/ 产物目录；
文首信息块：每个 .py 顶部必须有项目名/开发者/版本/时间/说明。

这不是"建议"，是"必须"。LLM 一旦接受这套规范，它的产出就从"看起来像 CAD 的代码"变成了"真的能上打印机的工程件"。

四、工具链搭建

一份干净的 venv 是基础：

python3 -m venv .venv
.venv/bin/pip install --upgrade pip wheel setuptools
.venv/bin/pip install cadquery        # 核心建模 + STL/STEP 导出 + 自带 VTK 预览器
.venv/bin/pip install cq-editor       # GUI 预览器(PyQt5)

验证安装：

.venv/bin/python -c "import cadquery as cq; print(cq.__version__)"
# 2.7

之后所有运行/导出都走这个 venv 的解释器，不用系统 python3，避免环境污染。

五、实战案例：食材体积扫描的烤箱工装

需求很具体：验证一个**"深度相机 + 转台"**的食材体积估计方案，需要一个小型扫描腔体工装——前开放矩形腔体，底部带 NEMA17 步进电机驱动的转台，顶部后角装倾斜俯视的深度相机，顶部前方装环形光源。

腔体内部默认 200×200×220mm，总装高度逼近 250mm 上限，必须拆件打印。

参数化：改一个数，整件联动

源码顶部把所有尺寸定义清楚（节选）：

# --- 腔体 ---
CHAMBER_W = 200        # 腔体内部宽度 (X)
CHAMBER_D = 200        # 腔体内部深度 (Y)
CHAMBER_H = 220        # 腔体内部高度 (Z)
WALL_T = 3             # 壁厚

# --- 转台 ---
TURNTABLE_DIA = 100    # 转台盘直径
SHAFT_DIA = 8          # 转台中心轴孔直径(配电机轴)
MOTOR_MOUNT_W = 42     # NEMA17 电机安装方孔边长

# --- 相机支架 ---
CAM_TILT_DEG = 45      # 相机俯视倾角(相对水平)
CAM_LENS_HOLE_DIA = 15 # 镜头避让开孔直径

派生尺寸由参数计算，不写死：

OUT_W = CHAMBER_W + 2 * WALL_T   # 外形宽 = 206
# 相机楔形支架高度，由倾角三角推出，保证光学轴 = CAM_TILT_DEG
WEDGE_H = FLANGE_D * math.tan(math.radians(90 - CAM_TILT_DEG))

想把腔体加大、相机倾角改成 40°？动两个数，所有部件重新生成。这是 GUI 建模给不了的迭代速度。

部件函数：每个零件一个 `make_xxx()`

每个独立部件封装成函数，返回 cq.Workplane 对象。以底座为例（节选，已去掉部分细节）：

def make_base():
    """底座+转台座：含墙板榫卯槽、电机方孔、4 螺丝孔、中心轴孔、转台凸台。
    打印朝向：底面朝下。"""
    b = cq.Workplane("XY").box(OUT_W, OUT_D, BASE_THICK,
                               centered=(True, True, False))
    # 前/后墙板榫卯槽（顶面下切）
    for sy in (1, -1):
        groove = (cq.Workplane("XY")
                  .box(OUT_W, GW, GROOVE_D, centered=(True, True, False))
                  .translate((0, sy * (CHAMBER_D/2 + GW/2), BASE_THICK - GROOVE_D)))
        b = b.cut(groove)
    # 电机安装方孔(贯穿)
    b = b.cut(cq.Workplane("XY").box(MOTOR_MOUNT_W, MOTOR_MOUNT_W, BASE_THICK+4)
              .translate((0, 0, -2)))
    # 中心轴孔 + 转台凸台 ...
    return b

看到没？这段代码读起来几乎就是一句自然语言："取一块板，在顶面四边切出墙板槽，中间开个电机方孔，再立个转台凸台。" 这正是 CadQuery 配合 LLM 的杀手锏——代码即设计意图，可读、可改、可 diff。

运行、导出、验证

一条命令导出全部 STL/STEP：

.venv/bin/python 2026-07-01-体积扫描烤箱工装/oven_tooling.py

交付前必须过两道自检——包围盒 ≤ 250mm + 水密性 isValid：

.venv/bin/python -c "import cadquery as cq; \
  r=cq.importers.importStep('2026-07-01-体积扫描烤箱工装/step/base.step'); \
  bb=r.val().BoundingBox(); \
  print('bbox', round(bb.xlen,1), round(bb.ylen,1), round(bb.zlen,1), \
        'valid', r.val().isValid())"
# bbox 206.0 206.0 16.0 valid True

最终产出的部件包围盒（证明全部 ≤ 250mm）：

部件	X×Y×Z (mm)
base 底座	206 × 206 × 16
wall 墙板	206 × 3 × 226
top 顶板	206 × 206 × 6
camera_bracket 相机支架	52 × 45 × 45
turntable 转台盘	100 × 100 × 5

最大单件 226mm < 250mm ✓，全部 isValid=True ✓。这套件可以直接切片上机。

双模式预览：同一份 preview.py 兼容两种看法

这里有个很实用的工程技巧：一个 preview.py 同时兼容命令行预览和 GUI 预览，靠环境探测自动分支，用户不用改代码：

from cadquery.vis import show
# 探测是否在 CQ-editor 中运行（它会向命名空间注入 show_object）
try:
    show_object            # noqa
    _IN_CQ_EDITOR = True
except NameError:
    _IN_CQ_EDITOR = False

if _IN_CQ_EDITOR:          # 方式2：CQ-editor，各部件命名显示
    for name, obj, color in DISPLAY:
        show_object(obj, name=name, options={"color": color, "alpha": 0.9})
else:                      # 方式1：命令行，弹 VTK 窗口
    show(*[o for _, o, _ in DISPLAY])

两种用法：

# 方式1：命令行直接弹 VTK 窗口（先导出总装 preview STEP）
.venv/bin/python 2026-07-01-体积扫描烤箱工装/preview.py
.venv/bin/python 2026-07-01-体积扫描烤箱工装/preview.py --png out.png   # 无桌面离屏出图

# 方式2：CQ-editor 打开，右侧 Objects 面板逐件显隐/改色
.venv/bin/CQ-editor 2026-07-01-体积扫描烤箱工装/preview.py

这种“一份脚本双模式”的设计，是规范里强制要求的——交付物不能只给个 .py 让人自己琢磨怎么看。

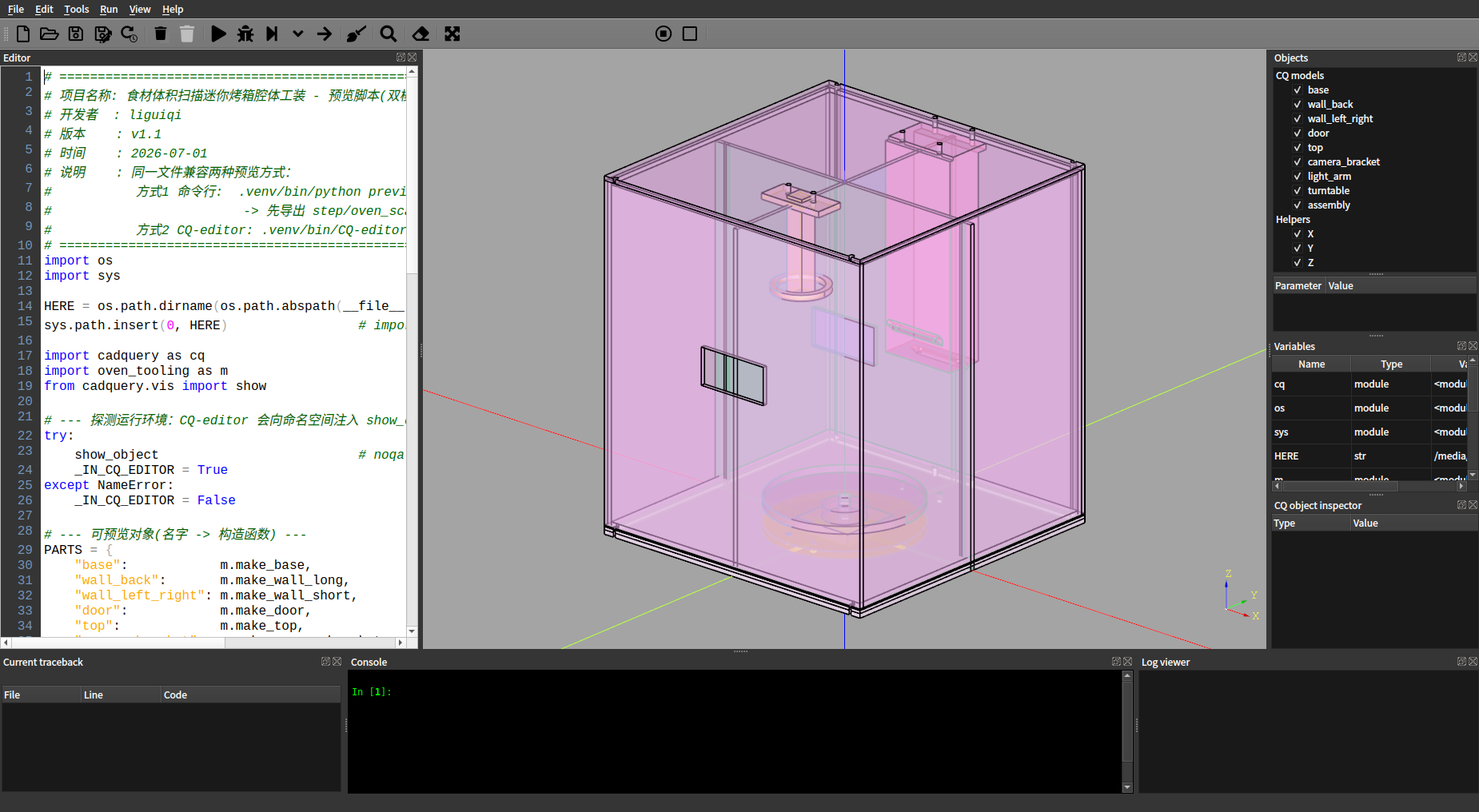

📸 【实拍截图位置 · Claude Code】 下图是 Claude Code（国产 GLM 模型代理）实际生成的 3D 模型渲染——烤箱扫描工装总装预览，来自 2026-07-01-体积扫描烤箱工装/preview.py 的运行结果。

六、双 Agent 同题对照：这条路可复现

这个项目最有意思的地方，是用 Claude Code 和 Codex 两个不同的 agent，独立做同一个题：

Claude Code 产出 → 2026-07-01-体积扫描烤箱工装/（oven_tooling.py，7 个部件函数，榫卯 + M3 螺纹杆组装）
Codex 产出 → CX-2026-07-01-烤箱扫描工装/（oven_scan_fixture.py，9 个部件，榫槽 + M3 通孔，版本 v1.1）

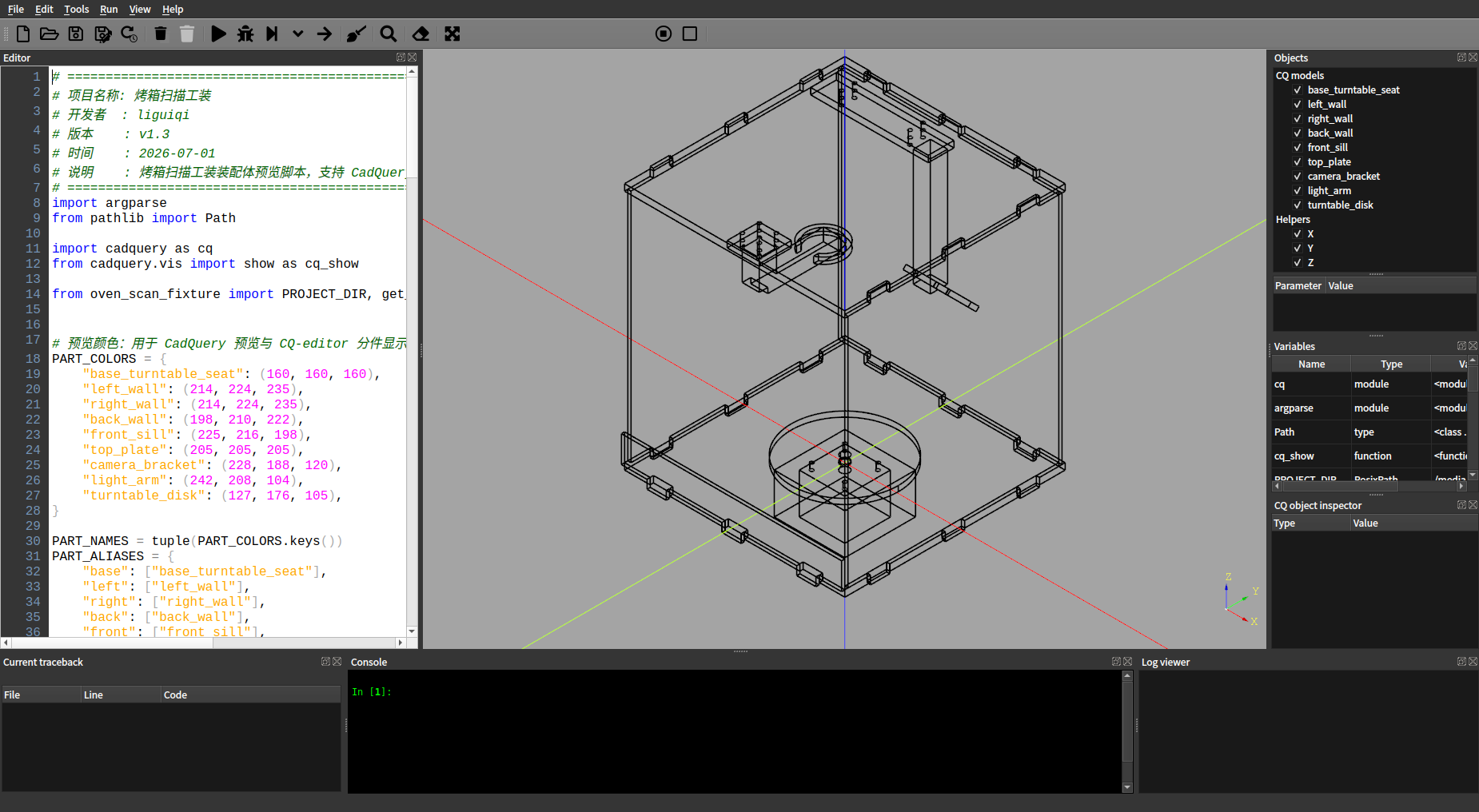

📸 【实拍截图位置 · Codex】 下图是 Codex（GPT-4）实际生成的 3D 模型项目截图——同一个烤箱扫描工装需求的另一套实现，来自 CX-2026-07-01-烤箱扫描工装/。

两套方案细节不同（拆件粒度、连接方式各有取舍），但都满足同一份规范：参数化、可打印、双模式预览、包围盒全部 ≤250mm、isValid=True、都带完整 README。

这说明了一件重要的事：让 LLM 做参数化机械建模，不是某个模型的偶然 lucky shot，而是一套可复现的方法论。 只要规范写到位，不同 agent、不同模型都能稳定产出合格的工程件。这才是"能用"和"玩具"的分水岭。

当然，两个 agent 的产出也有差异——这正是双跑的价值：同题双答，工程师做选型/合并，比单跑一次盲信结果靠谱得多。

七、踩出来的几条经验

跑通这个项目，有几点值得记下来：

规范比模型更重要。同一份 CLAUDE.md/AGENTS.md，换了 agent 也能跑通；反过来，没有规范约束的强模型，照样写出不可打印的废件。纪律 > 模型能力。
可打印性约束必须显式写进规范。水密、薄壁、公差、悬垂——这些是机械工程师的肌肉记忆，但 LLM 没有。你得替它写进"岗位说明书"，否则它根本意识不到 0.5mm 薄壁打印不出来。
isValid() 是底线。布尔运算（union/cut）很容易产生非流形、零厚度面。每件导出后必须过 .val().isValid()，不过就返工。这是自动验证闭环的关键一环。
参数化让 LLM 的迭代优势真正发挥。GUI 建模改尺寸成本极高，LLM 改一个参数重跑一次，几秒钟。参数化 + 代码 + LLM，三者叠加才叫降维打击。
交付物要"自解释"。源码 + preview.py + README 三件套，让任何接手的人（或下一个 agent）能立刻运行、预览、验证。这是把一次性脚本变成可持续工程资产的前提。
文首信息块不是形式主义。项目名/版本/时间/说明，让每件产出可追溯、可版本管理。机械设计终于能像软件一样 git diff 了。

八、观点：机械设计正在被"代码化"

做完这个案例，我对一个趋势更确信了：机械设计正在从"操作密集的手艺"变成"代码驱动的工程"。

这件事的连锁反应很深远：

可版本化：实体模型能进 Git，每一次修改有 diff、有 commit、有 blame。传统 CAD 文件几乎做不到。
可自动化：参数一改，整件重生；CI 里跑 isValid 和包围盒检查，把"能不能打印"变成自动化测试。
可被 LLM 接管：当代码是建模的唯一入口，LLM 就成了最自然的"建模工"——它读规范、写代码、跑验证、改参数，闭环。

但这不意味着机械工程师要失业。恰恰相反——当"怎么画"被代码和 LLM 接管，工程师的价值上移到了"画什么、为什么这么约束、怎么验收"。

需求拆解（这个工装要解决什么扫描问题、转台要多大、相机俯角几度）；
约束定义（打印机体积、壁厚、公差、配合方式）；
结果验收（包围盒、水密、装配干涉、实际打印）。

这些是 LLM 替不了的判断力。和之前聊量化部署、MLOps 选型一样——AI 接管执行层，工程师退到决策层。 工具变了，工程师的护城河没变：对问题的理解、对边界的把握、对结果的负责。

九、结语

这个项目验证了一件具体的事：今天，你完全可以把"我需要一个工装件"这句话，丢给一个被工程规范约束好的 LLM，几分钟后拿到一份参数化、可打印、带预览和文档的完整工程包。

而且不止一个 agent 能做到——Claude Code 行，Codex 也行。方法可复现。

机械设计的代码化不是未来时，是现在进行时。对做硬件、机器人、嵌入式工装的同学来说，早点把你的建模纪律写成规范、交给 LLM，比纠结"哪个 CAD 软件更好用"值得得多。

下次你需要打个工装件，试试先写代码。
